Krav og anbefalinger
Revidert utgave 03.03.2025
I et TN-system skal en spenningsførende del forbindes med jord, og i norske installasjoner er mest vanlig å etablere en forbindelse mellom nøytrallederen og jord. Dersom installasjonen har flere strømkilder, beskriver NEK 400:2022 at denne forbindelsen skal plasseres i hovedtavlen og ikke ved strømforsyningsenhetene. Dette blir å betrakte som en generell praksis da installasjoner i dag skal være forberedt for fremtidige strømkilder i parallell drift.
Forbindelsen mellom nøytralleder og jord betegnes som en systemreferanseleder, med en forkortet betegnelsen SRC ( System Referencing Conductor).
Pr.definisjon er systemreferanselederen hverken en spenningsførende leder eller en beskyttelsesleder.
NEK 400 legger til grunn, som hovedprinsipp, at det kun skal være én systemreferanseleder i installasjonen, og den skal plasseres i installasjonens første fordeling i hovedtavlen eller tilknytningsskapet. Andre systemreferanseledere i installasjonen kan i prinsippet forekomme, men det er viktig at de da er forriglet slik at kun én SRC er innkoblet av gangen.
Dimensjonering
NEK 400:2022 inneholer ingen klare føringer for dimensjonering av SRC. NEK TR 402 beskriver at den skal kunne føre den største feilstrømmen som kan inntreffe . Dette kravet gjelder også for dimensjonering av PE-skinna i tavla. Ved tilknytningsmetode C, med nettleverandrens trafo inne i bygget med isolert nøytralpunkt, er kravet derfor innfridd hvis en benytter samme tverrsnitt for SRC som for PE-skinna .Beregning av minste tverrsnitt for PE-leder utføres ved hjelp av en formel i NEK 439-1 TilleggB.
Ved tilknytningsmetode A og B, hvor nettleverandørens trafo befinner seg utenfor bygget, med jordet nøytralpunkt, vil driftstrømmen i N-leder gå i SRC tilbake til trafoen. SRC og PEN-skinne i hovedtavlen må derfor dimensjoneres iht.kravet for N-leder i NEK 439-1 8.6.1.
Merking
Hverken NEK 400:2022 eller NEK TR 402 beskriver krav til merking av systemreferanselederen. Tavleforeningen anbefaler imidlertid at tavlebransjen innfører en praksis at systemreferanselederen merkes med betegnelsen SRC i sorte bokstaver, slik at den er lett identifiserbar for frakobling ved service og feilsøking.
For ytterligere informasjon om systemjording i TN-installasjoner, henvises til NEK TR 402.

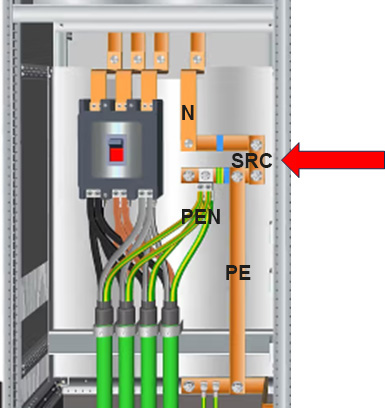

Eksempel 1: SRC i hovedtavle ved tilknytningsmetode B

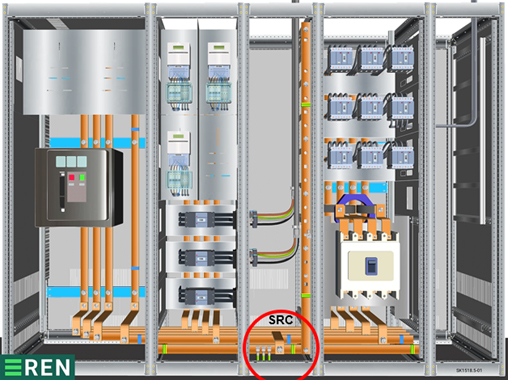

Eksempel 2: SRC i hovedtavle ved tilknytningsmetode C
